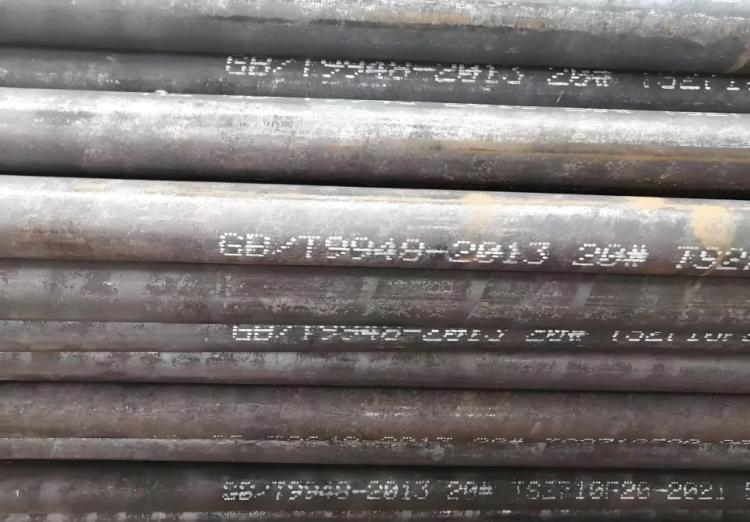

根据GB/T 9948-2013（2017年转为推荐性标准）的规定，生产石油裂化用无缝钢管的注意环节、钢号种类、热处理工艺、国外对应牌号、检测项目及注意点分析如下：
一、生产注意环节
-
制造方法
- 冶炼：优质碳素结构钢和合金结构钢需采用电弧炉/氧气转炉 + 炉外精炼 + 真空处理或电渣重熔；不锈钢采用电弧炉/氧气转炉 + 炉外精炼或电渣重熔。
- 管坯：连铸坯（符合YB/T 4149）、模铸或热轧（锻）坯（符合YB/T 5137），连铸坯缺陷级别需严格控制。
- 成型：热轧（挤压、扩）或冷拔（轧）无缝工艺。
-
尺寸与公差控制
- 可选公称壁厚或最小壁厚交货方式，偏差要求不同（见表1、表2）。
- 弯曲度、不圆度、壁厚不均需符合5.3–5.4节要求（如S≤15mm时弯曲度≤1.5mm/m）。
-
强制性条款
- 涉及尺寸、化学成分、制造方法、力学性能、热处理、无损检验等（标准前言所列条款，如5.5端面垂直度、6.1化学成分等）。
-
特殊环境要求
- 用于含 H₂S环境的优质碳素钢（如20钢）需满足附录B：
- 碳当量CEV≤0.42%，P≤0.015%，S≤0.010%；
- 抗拉强度≤540MPa，硬度≤190HBW；
- 表面不得有深度＞0.4mm尖锐缺陷。
- 用于含 H₂S环境的优质碳素钢（如20钢）需满足附录B：
二、钢号种类（共15种）
| 类别 | 钢号 |
|---|---|
| 优质碳素结构钢 | 10、20 |
| 合金结构钢 | 12CrMo、15CrMo、12Cr1Mo、12Cr1MoV、12Cr2Mo、12Cr5MoI、12Cr5MoNT、12Cr9MoI、12Cr9MoNT |
| 不锈（耐热）钢 | 07Cr19Ni10、07Cr18Ni11Nb、07Cr19Ni11Ti、022Cr17Ni12Mo2 |
注：12Cr5MoI、12Cr5MoNT等后缀“I”表示退火，“NT”表示正火+回火，属于牌号一部分。
三、热处理工艺（表4规定）
| 钢号 | 热处理制度 |
|---|---|
| 10、20 | 正火：880℃–940℃ |
| 12CrMo–12Cr2Mo | 正火+回火（正火900–960℃，回火670–760℃），厚壁管（S>30mm）需淬火+回火或正火后急冷 |
| 12Cr5MoI | 完全退火或等温退火 |
| 12Cr5MoNT | 正火（930–980℃）+回火（730–770℃） |
| 不锈钢 | 固溶处理（≥1040℃急冷） |
关键点：热轧钢管若终轧温度在Ar3以上且空冷，可视同正火（表4脚注）。
四、国外对应钢号（附录A对照）
| 国内牌号 | ASTM/ASME | EN | JIS |
|---|---|---|---|
| 20 | A-1, B | P235GH | STB410 |
| 15CrMo | T12/P12 | 13CrMo4-5 | STBA22 |
| 12Cr1MoV | — | — | — |
| 12Cr5MoI/NT | T5/P5 | X11CrMo5+I/NT | STBA25 |
| 07Cr19Ni10 | TP304H | X6CrNi18-10 | SUS304H TB |
| 022Cr17Ni12Mo2 | TP316L | X2CrNiMo17-12-2 | SUS316L TB |
注意：非完全等同，元素范围和工艺可能存在差异。
五、检测项目及注意点（表8规定）
| 检测类别 | 项目 | 注意点 |
|---|---|---|
| 化学成分 | 熔炼分析 + 成品偏差 | 按GB/T 222控制偏差；H₂S环境用钢需严控P、S及CEV（附录B） |
| 力学性能 | 拉伸、冲击、硬度 | 冲击试验：外径≥76mm且壁厚≥14mm必做；小尺寸试样需按表6系数换算能量要求 |
| 工艺性能 | 压扁/弯曲、扩口、液压试验 | 压扁试验公式中α值因钢类而异（如碳钢α=0.09）；液压试验压力公式注意R取值（碳钢取屈服强度80%） |
| 无损检验 | 逐根超声波探伤 | 热轧管L2.5级，冷拔管L2级（GB/T 5777）；可协商用涡流/漏磁替代水压试验 |
| 低倍组织 | 白点、夹杂、分层等 | 钢锭直轧管必检，缺陷不允许存在（GB/T 226） |
| 非金属夹杂物 | A/B/C/D/DS类评级 | 连铸/钢锭直轧管需检，各类夹杂物≤2.5级，细+粗系总和≤6.5级（GB/T 10561） |
| 晶间腐蚀 | 不锈钢必做 | GB/T 4334方法E，不允许出现腐蚀倾向 |
| 表面质量 | 裂纹、折叠等缺陷深度 | 缺陷清除深度≤壁厚10%，且清除后壁厚≥最小值；H₂S环境禁用深度＞0.4mm尖锐缺陷 |
六、关键注意点总结
- 强制性条款优先：尤其是化学成分、热处理、探伤等（标准前言明确列出的条款）。
- H₂S环境专用要求：20钢用于含硫环境时需满足附录B（成分、强度、硬度、表面缺陷限制）。
- 尺寸与状态关联：
- 按最小壁厚交货时，理论重量需用平均壁厚计算（见5.6.2）；
- 12Cr5Mo等钢号的“I/NT”后缀代表交货状态，不可省略。
- 不锈钢特殊要求：
- 必做晶间腐蚀试验（GB/T 4334方法E）；
- 理论重量计算密度因牌号而异（如07Cr19Ni10按7.90kg/dm³）。
- 替代试验协商：涡流探伤（GB/T 7735 A级）或漏磁探伤（GB/T 12606 L4级）可替代液压试验，需合同注明。
提示：标准自2017年转为推荐性（GB/T），但强制性条款仍具法律效力，生产需严格遵循。建议结合NACE MR0175/ISO 15156-2评估H₂S环境适用性。更多详细细节请下载最新版标准文件自行查阅：GB/T 9948-2017 石油裂化用无缝钢管标准 PDF文件 下载。
文章作者：仁成钢管厂
文章标题：GB/T 9948 石油裂化无缝钢管生产要点与标准解析
文章链接：https://suqian.josen.net/22.html
本站所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议，转载请注明来自仁成钢管厂 ！
文章标题：GB/T 9948 石油裂化无缝钢管生产要点与标准解析
文章链接：https://suqian.josen.net/22.html
本站所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议，转载请注明来自仁成钢管厂 ！
设备上扫码阅读
